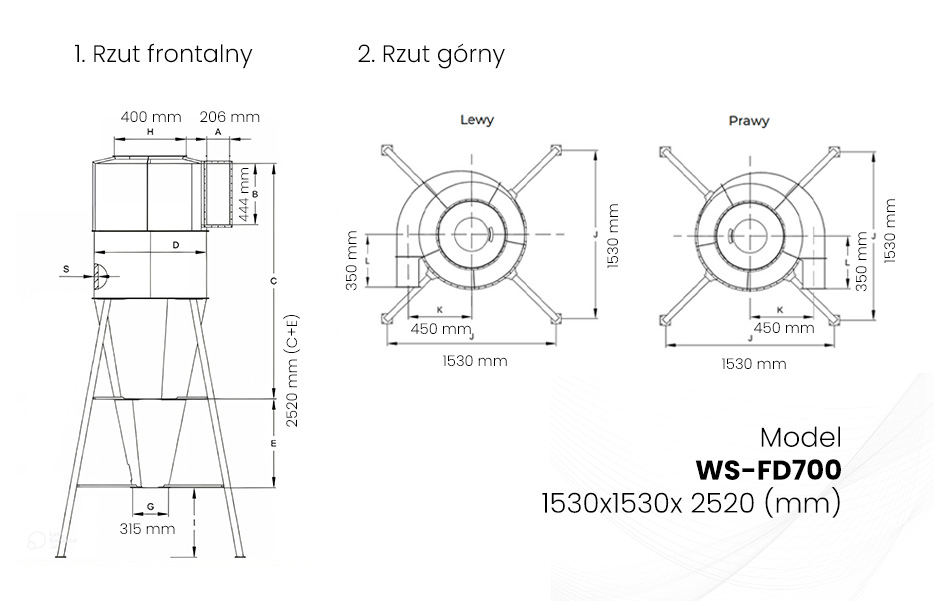

Odpylacz cyklonowy – główne elementy konstrukcyjne

1. Korpus (Obudowa) - jest jednym z najważniejszych elementów konstrukcyjnych, który bezpośrednio wpływa na jego wydajność, trwałość i bezpieczeństwo operacyjne
2. Wpust Powietrza - Powietrze posiadające nieczystości pyliste jest wprowadzane tangencjalnie do korpusu, co inicjuje ruch wirowy. Wpust powietrza w oddzielaczu jest kluczowym elementem jego konstrukcji, który wpływa na skuteczność odseparowania nieczystości pylistych.
3. Ujście Powietrza - Zlokalizowana centralnie w wierzchniej części korpusu, pozwala na odprowadzenie czystego powietrza. Często wyposażona jest w deflektor, który zapobiega przedostawaniu się większych frakcji.
4. Zbiornik na filtrat - odpowiada za gromadzenie się odseparowanych nieczystości stałych.

Jak działa odpylacz cyklonowy?

• Wejście Powietrza: Brudne powietrze jest wprowadzane do komory w sposób tangencjalny co oznacza, że struga powietrza odpylacza pod odpowiednim kątem wchodzi powodując jego wirowanie
• Siła Odśrodkowa: Gaz porusza się spiralnie w dół wzdłuż wewnętrznej ściany cyklonu. Siła ośrodkowa działa na cząstki stałe, które są cięższe od gazu, zmuszając je do przemieszczania się w kierunku ścianek urządzenia
• Oczyszczony gaz: Oczyszczony z cząstek gaz po osiągnięciu dolnej części cyklonu zmienia kierunek i wędruje w górę poprzez centralny otwór wylotowy, osuszając urządzenie.
• Cząstki stałe zebrane na ściankach opadają pod wpływem grawitacji do dolnej części cyklonu, gdzie zbierane są w zbiorniku lub usuwane za pomocą odpowiedniego systemu.
