Seria: WS-GM

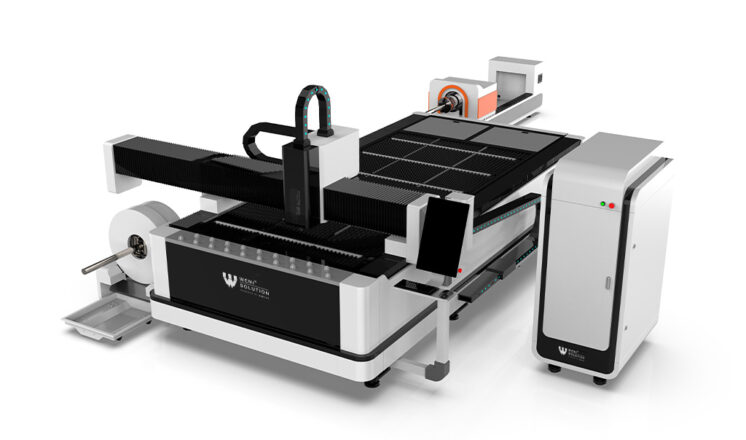

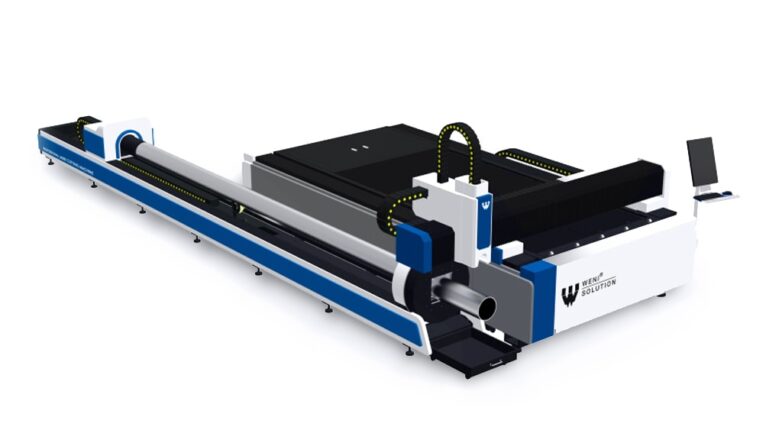

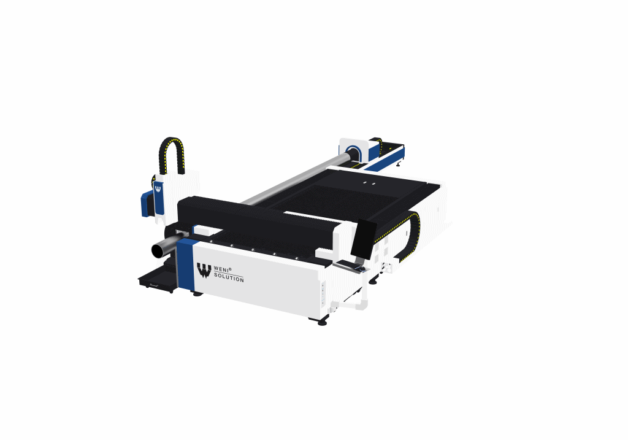

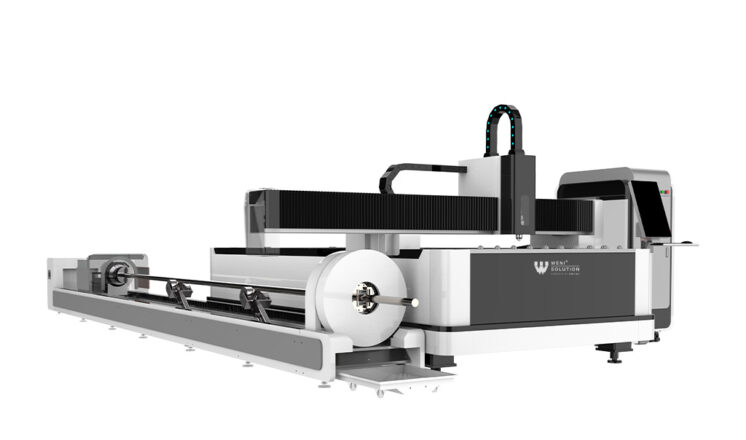

Wycinarka laserowa Fiber typu Combo do arkuszy oraz obrotnicą do profili. Jeden otwarty stół.

Seria WS-GM, to najlepszy kompromis pomiędzy wielkością roboczą i ceną. Podstawowa i kompaktowa wycinarka laserowa typu Combo. Posiada jeden otwarty stół roboczy do arkuszy oraz obrotnicę do profili. Dedykowana pod niskonakładową i mieszaną produkcję. Wycinarki serii WS-GM mogą posiadać budowę modułową pozwalającą na instalację w trudno dostępnych miejscach. Precyzyjna obróbka różnych typów profili: kwadratowy, trójkątny, okrągły, owalny, typu I oraz inne niestandardowe.

Zobacz również podobne modele do oglądanego:

Wszystkie nasze wycinarki produkujemy pod indywidualne wymagania klienta, jak; wymiary pola roboczego, moc generatora, rodzaj głowicy, zastosowane podzespoły i rozwiązania.

Sprawdź również nasze lasery DOSTĘPNE OD RĘKI



Pobierz kartę produktową
Więcej zdjęć
FAQ

Wprowadź dane i oblicz ratę leasingu:

Wartości aktualizują się automatycznie, w zależności od wybranej opcji.
Podane kwoty są orientacyjne, rzeczywiste mogą się różnić.
Wpłata wstępna [%]
Tylko wartość całkowita 5%-45%
Okres miesięcy
Wysokość raty:
placeholder
Jesteś zainteresowany? Masz pytania? Zapraszamy do kontaktu z naszym specjalistą finansowym, który przygotuje indywidualną ofertę:
Kontakt
Zadzwoń

Przybliżona kalkulacja netto:

100,000.00 zł
Przedstawiona oferta cenowa ma charakter informacyjny. Nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego a jedynie wstęp do negocacji.
Ceny różnią się w zależności od wybranej opcji. Dostosuj urządzenie według własnych potrzeb:

W naszym wieloletnim doświadczeniu wiemy, że dobrze dobrane urządzenie i podzespoły to połowa sukcesu, gdzie drugą połową jest zapewnienie jego sprawnego działania

Producent systemów laserowych
Fabryczny własny serwis i wsparcie
Ponad 10 lat doświadczenia
Zapewniamy przeglądy serwisowe
Pełna obsługa na terenie całej EU
Biblioteka parametrów - oraz wdrożenie do produkcji
Innowacyjne rozwiązania
Pomagamy w optymalizacji procesu produkcji
Magazyn części zamiennych - wysokie rabaty
Program Weni Care - szeroki zakres ubezpieczenia
Zapasowe źródło, głowica, ..inne - szybka reakcja serwisu
Program Weni Back - możliwość zwrotu urządzenia
Indywidualna konfiguracja
Opiekun finansowy, wsparcie leasingowe - kredytowe
Szybki czas dostawy
Szkolenia operatorów
Gwarancja do 5 lat
Wsparcie pogwarancyjne
Oprogramowanie, dokumentacja w języku klienta; PL, EN, DE,...inne
Certyfikaty CE, ISO, TUV, D.M. 2006/42/WE

Potrzebujesz części zamiennych lub akcesoriów do lasera?

Kupisz je teraz w naszym oficjalnym sklepie internetowym Weni Store!

Zobacz jak działa urządzenie

Opis produktu

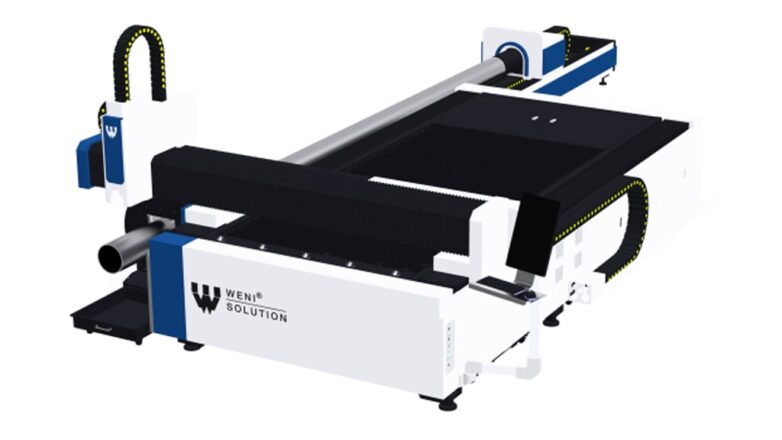

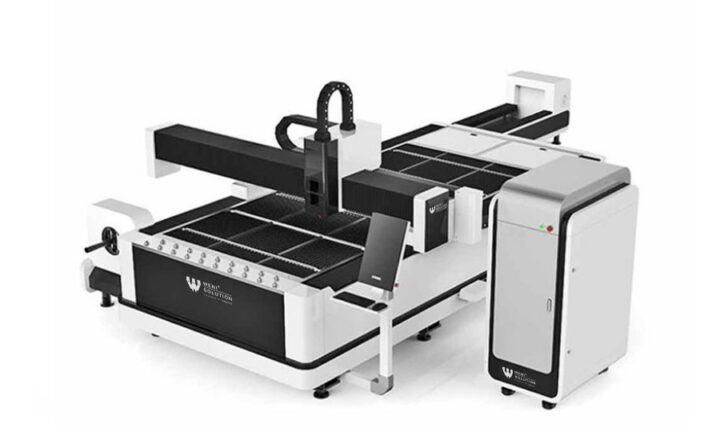

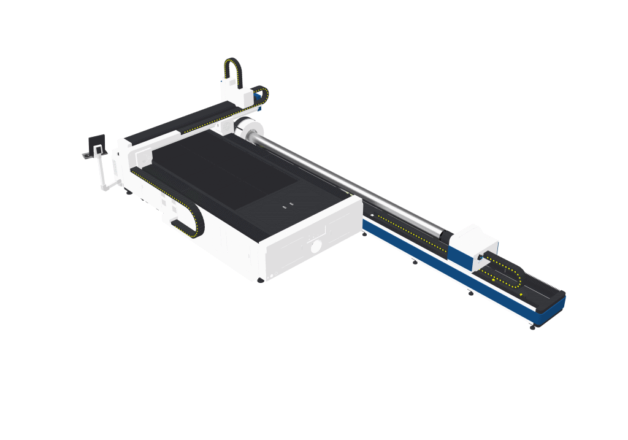

Seria WS-GM to podstawowa i kompaktowa seria wycinarek typu Combo. Posiada jeden otwarty stół roboczy do arkuszy oraz wrzeciono do profili. Idealnie nadaje się do niskonakładowej i mieszanej produkcji. Wycinarki serii WS-GM mogą posiadać budowę modułową pozwalającą na instalację w trudno dostępnych miejscach.

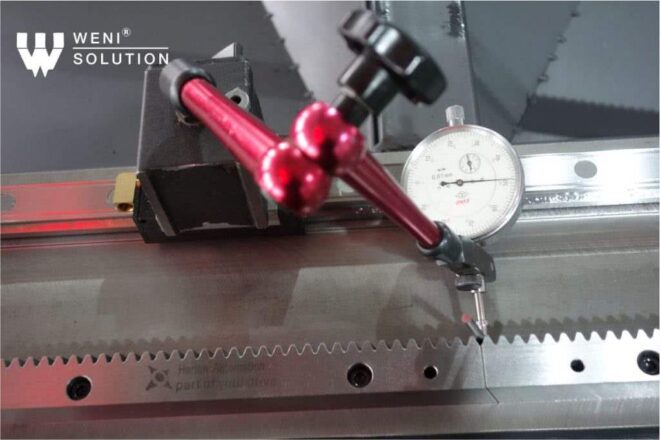

Seria WS-GM charakteryzuje się wysoką precyzją obróbki. Układ sterowania najczęściej montowany jest w urządzeniu, natomiast zaleca się montaż w osobnej klimatyzowanej wolnostojącej szafie, przez co nie jest narażony na uszkodzenia i zakłócenia związane z pracą urządzenia. Wszystkie osie napędzane są poprzez najnowsze serwo napędy, które charakteryzują się wysoką dokładnością oraz bardzo dużą wytrzymałością.

Urządzenie posiada; funkcję autofocus, stabilne oprogramowanie CypCut z funkcją NESTINGU (automatyczna optymalizacja rozmieszczenia projektów na materiale), podwójny system chłodzenia, stabilizator napięcia, układ smarowania oraz system odpylania. Zastosowanie ciężkiej konstrukcji, wykonanej z wysoko gatunkowych stopów metali oraz poddanie długo-czasowej i specjalnej obróbce powoduje uśniecie powstałych naprężeń w materiale, co znacznie redukuje drgania, wstrząsy, wibracje, rozprężenia konstrukcji, a wycinarki Weni Solution charakteryzują się dużą sztywnością, stabilnością oraz odpornością na wstrząsy, a obrabiane materiały zachowują wybrane parametry. Samocentrujący się zacisk pneumatyczny ułatwia ustawienie/regulację i automatycznie realizuje osiowanie obrabianych profili skracając tym samym czas procesu produkcji.

Projektujemy i produkujemy nasze wycinarki pod wymagania klienta:
  • indywidualny rozmiar osi pola roboczego X, Y, Z
  • zmiany konstrukcji obudowy i ramy
  • urządzenie wykonane modułowo
  • głowica 3D, głowica ukosująca
  • sterowanie siłą ciągu wentylatorów z pozycji oprogramowania
  • integracja wielostanowiskowa
  • przygotowanie oprogramowania w języku klienta. np. Norweski
  • dodatkowe linie gazów z sterowaniem z poziomu oprogramowania
  • wykonanie żeliwnej odlewanej ramy na wym. klienta
  • dodatkowe kamery i monitory, systemy bezpieczeństwa
  • dodatkowe wyciągi spalin przy głowicy
  • podwójne serwo napędy, zmiany w podzespołach i sterowaniu
  • .. i wiele innych
Wszystkie nasze maszyny i urządzenia posiadają certyfikat CE, ISO 9001, możliwy jest certyfikat TUV* oraz są zgodne z Dyrektywa Maszynową 2006/42/WE. Zapewniamy własny serwis oraz pełne wsparcie. Posiadamy na miejscu największy magazyn części do różnego typu urządzeń laserowych w Polsce. Nasz serwis oferuje usługi naprawy generatorów laserowych, maszyn oraz urządzeń innych producentów, dystrybutorów i dostawców przez co jesteśmy liderem na rynku technologii laserowej. Obsługujemy cały obszar EU, a nasze lasery pracują dla klientów od Norwegii po Grecję.

+1000 zadowolonych klientów | +500 naszych maszyn w całej Europie | +10 lat doświadczenia

W trosce o spokój i bezpieczeństwo naszych klientów, do każdego zakupionego lasera fibrowego dajemy bezpłatną polisę Weni Care (z możliwością rozszerzenia do Weni Care+), opiekę wg programu Weni Smart Care oraz całą gamę możliwości finansowania i profesjonalne doradztwo.
*Dane na stronie są poglądowe i mogą się różnić w zależności od konfiguracji, wersji i aktualizacji produkowanych modeli oraz indywidualnych wymagań klienta. Szczegółowe informacje dostępne są po kontakcie z nami.

Dodatkowe funkcje laserów fibrowych:

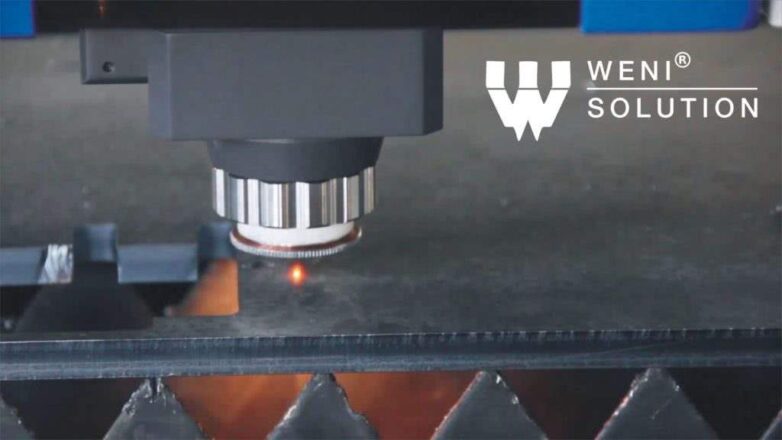

Autofocus

Uwolnij swoje ręce!

Funkcja automatycznej regulacji wysokości głowicy to zaawansowany system stworzony dla wygody operatora. Dzięki zastosowaniu czujnika pojemnościowego, głowica sama dostosowuje odległość od materiału w czasie rzeczywistym. Autofocus w mgnieniu oka pozwala ustawić punkt ogniskowania dopasowany do procesu cięcia, zachowując przy tym maksimum precyzji. Krótszy czas przygotowania urządzenia oznacza szybszą produkcję i niższy koszt pracy operatora.
(...)
Czytaj dalej...

Flycut

Tnij błyskawicznie!

To metoda cięcia przelotowego, która pozwala wypalać nawet drobne wycięcia z prędkością do 70m/min! Jest to nieporównywalnie szybsza technika, która odpowiednio użyta zaoszczędzi czas, koszty oraz pozwoli na automatyzację. Flycut umożliwia perforację blachy, najlepiej sprawdza się przy obróbce cienkich materiałów. Ułatwia produkcję np. otworów wentylacyjnych w obudowach.
(...)
Czytaj dalej...

Aircut

Cięcie w trybie eco!

Największy wpływ na ceny usług wycinania laserowego mają zastosowane gazy pomocnicze. Cięcie sprężonym powietrzem, składającym się w większości z tlenu i azotu, jest idealną alternatywą dla droższych gazów. Jego uzyskanie jest dużo tańsze i pozwala nawet 6-krotnie zmniejszyć koszty cięcia. Dodatkowo umożliwia większą przepustowość procesu i szybsze tempo cięcia. W naszej ofercie posiadamy sprężarkę śrubową, dostosowaną specjalnie do tej metody. Sprężarkę oraz inne komponenty można wybrać w konfiguratorze produktu jako opcję dodatkową.
(...)
Czytaj dalej...

Podwójna oszczędność

Zakup urządzenia to dopiero początek naszej wspólnej drogi. Nasz zespół serwisowy zainstaluje bezpłatnie maszynę i przeszkoli operatorów z jej obsługi. Są to pełnowartościowe oraz kompleksowe usługi, które u konkurencji są dodatkowo płatne.
Więcej w zakładce serwis

Instalacja u klienta

Po bezpiecznym dostarczeniu oraz rozładunku wycinarki światłowodowej, nasi serwisanci bezpłatnie zainstalują oraz uruchomią zakupione urządzenie.

Szkolenie operatorów

Nasi specjaliści dzielą się swoim cennym doświadczeniem oraz szkolą operatorów od wielu lat. Pozwala to na bezpieczne użytkowanie zakupionych wycinarek, zachowanie gwarancji oraz pełne wykorzystanie możliwości laserów.

Darmowa asysta specjalisty technicznego Weni Solution

Jesteśmy dla Państwa! Po zakupie urządzenia,  oferujemy bezpłatne konsultacje  bez żadnego limitu z naszymi serwisantami. Chętnie pomożemy zdalnie/telefonicznie m.in. w zakresie obsługi urządzenia, przerobienia projektu, doboru parametrów, czy części eksploatacyjnych.

Konfiguracja urządzenia

Model i rozmiar stołu

Wybór modelu jest zależny od oczekiwań klienta, planowanej produkcji, przygotowanego budżetu i wielu innych czynników. Modele różnią się m.in przeznaczeniem, wielkością i rodzajem stołu roboczego, możliwością cięcia profili, parametrami itp.

W przypadku niskonakładowych produkcji, drobnych elementów oraz na jedynie na potrzeby produkcyjne firmy, najlepiej wybrać wielkość stołu dla najczęściej ciętych arkuszy, zazwyczaj są to mniejsze rozmiary. W sytuacji, gdy firma produkująca przyjmuje zlecenia z zewnątrz, zaleca się wybór większego stołu, w razie projektu  wycięcia dużego elementu z jednego arkusza.

Wybierz opcję:

Dobierz moc i typ generatora laserowego

Niezależnie od wyboru IPG/Raycus nasi technicy zalecają wybór źródła z zapasem mocy (o 20-30%). Większa moc generatora laserowego proporcjonalnie poprawia jakość i ekonomię pracy.

Co dokładnie uzyskujemy dzięki większej mocy źródła lasera?
Wybór odpowiednio mocnego generatora powoduje, że:
-wycinanie jest szybsze,
-mamy możliwość wycinania grubszego materiału,
-cały proces cięcia zużywa mniej gazu,
-polepsza się jakość krawędzi,
-zmniejsza się emisja gazów i pyłu.

Uwaga: Do cięcia materiałów wysoko refleksyjnych typu: miedź, mosiądz, złoto i srebro rekomendujemy wybór generatora laserowego IPG ( w przypadku MAX PHOTONICS oraz RAYCUS, istnieje duże ryzyko wystąpienia awarii / uszkodzenia w/w generatorów).

Wybierz opcję:

Elektroniczne sterowanie ciśnieniem na drugiej linii gazu

Jest szczególnie zalecane, ponieważ zwiększa precyzję sterowania ciśnieniem gazu i  znacznie skraca czas obsługi.
Elektroniczne sterowanie pierwszą linią (tlenu) oferujemy w standardzie naszych urządzeń fibrowych.


Każde urządzenie fibrowe naszej marki ma w standardzie dwie linie gazu: pierwszą sterowaną elektronicznie, drugą sterowana ręcznie (z możliwością zmiany na automatycznie).
  Wycinanie małych elementów lub otworów bez sterowania automatycznego marnuje duże ilości stali i gazu, a także utrudnia utrzymanie jakości krawędzi.

Wybierz opcję:

Stabilizator napięcia

Zalecamy tą opcje wszystkim pracującym z technologią laserową.
Zastosowanie stabilizatora napięcia szybko niweluje nawet długotrwały spadek napięcia dzięki zastosowanym serwomechanizmom.
Aby proces cięcia utrzymywał jakość, wycinarka laserowa potrzebuje stabilnego napięcia zasilania z sieci elektrycznej.

Duże urządzenia pracujące w tej samej sieci generują chwilowe spadki napięcia które mogą zakłócić pracę lasera.
Spadki napięcia mogą spowodować wyłączenie promienia lasera i stratę materiału, a także w ekstremalnym przypadku, uszkodzenie urządzenia.

Wybierz opcję:

Oprogramowanie CypNest

CypNest to specjalne oprogramowanie współpracujące z systemem CypCut, używanym w urządzeniach Weni. Służy do zaawansowanego Nestingu - rozmieszczania elementów cięcia na całym arkuszu płyty. Pozwala zautomatyzować i skrócić proces planowania. Zapobiega powstawaniu dużej ilości odpadów materiału.

W odróżnieniu od podstawowej wersji w CypCut 🛈 , którą dodajemy bazowo do zakupionego lasera, CypNest jest dodatkowo płatną opcją i posiada zdecydowanie więcej zaawansowanych funkcji. Nie ma limitu ilości arkuszy oraz ciętych elementów. Rozmieszczanie jest dużo szybsze i doskonale zoptymalizowane.

Umożliwia między innymi inteligentną modyfikację projektów, szybkie pozycjonowanie z możliwością manualnej edycji, wybór optymalnej ścieżki głowicy laserowej. Dodatkowo pozwala na generowanie szczegółowych raportów i analiz. To doskonałe rozwiązanie dla usprawnienia produkcji!

Wybierz opcję:

Oprogramowanie Tubes T

TubesT to profesjonalne oprogramowanie do projektowania elementów sferycznych jak rury i profile dedykowane dla systemu cięcia laserowego TubePro 🛈  z sterownikiem FSCut używanego w naszych urządzeniach. Pozwala m.in. na: rysowanie i modyfikację elementów oraz zaawansowany, zoptymalizowany Nesting i generowanie pełnych raportów procesu – czyli wszystko, co potrzebne do pracy z laserem do rur. W standardzie do urządzeń Weni bazowo dodajemy darmową wersję lite TubesT, która posiada ograniczoną funkcjonalność. Wersję pełną (wieczystą) można wybrać jako dodatkowo płatną opcję.

Główne cechy wyróżniające program:

  •  Tworzenie automatycznego Nestingu i macierzy,
  •  Łączenie różnych kształtów z optymalizacją cięcia,
  •  Szybki import projektów w IGS (Autocad, Solidworks, etc.)
  •  Wygodne rysowanie i dostosowywanie krawędzi,
  •  Inteligentne sortowanie wg kształtów,
  •  Pełny, szczegółowy raport procesu.

Wybierz opcję:

System cięcia powietrzem

Sprężone powietrze rozwiązaniem przyszłości?
Do wycinania stali nierdzewnej i metali kolorowych używa się azotu jako gazu osłonowego. Ponieważ wycinanie wymaga wysokiego ciśnienie to zużycie gazu jest także duże. Powoduje to wysokie koszty i odrzucanie niektórych zleceń jako nieopłacalne. Rozwiązaniem jest użycie sprężonego powietrza zamiast azotu. Umożliwia to nasz wydajna sprężarka śrubowa (ciśnienie 1,5MPa). Dodatkowo wyposażona jest w system oczyszczania powietrza , co zapewnia ochronę optyki głowicy laserowej i stabilność wycinania.

Wybierz opcję:

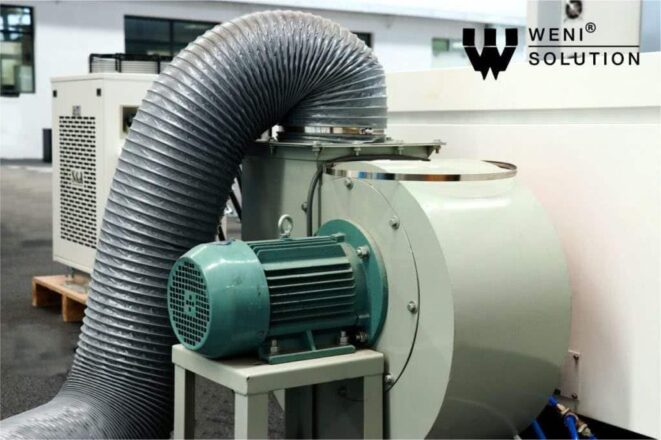

System filtracji i wyciągu spalin

Jest niezbędny dla hal produkcyjnych umieszczonych blisko osiedli.

Opary i pył powstający podczas pracy wycinarki laserowej lub plazmowej jest szkodliwy dla ludzi i środowiska. Wszystkie nasze wycinarki są wyposażone w podstawowy system odciągu spalin. Jego praca polega na wyciąganiu spalin z pola roboczego i odprowadzania ich na zewnątrz budynku.

Natomiast dodatkowy system filtracji i wyciągu spalin, oczyszcza powietrze przez specjalne filtry eliminując szkodliwe substancje.

Dodatkowo, ogromną zaletą jest oszczędność energii. Hale produkcyjne wymagają dużych nakładów na ogrzewanie. Podczas gdy standardowy wyciąg spalin potrafi w krótkim czasie wychłodzić każdą halę, to system filtracji oddaje ciepłe i czyste powietrze z powrotem do pomieszczenia.

Wybierz opcję:

Bezprzewodowa bariera bezpieczeństwa

Zapewnia bezpieczeństwo pracowników, zwłaszcza w pomieszczeniach, gdzie pracuje jednocześnie wiele maszyn i osób. Po przekroczeniu bariery bezpieczeństwa laser zatrzymuje pracę, zapobiegając wypadkowi podczas pracy.

Wybierz opcję:

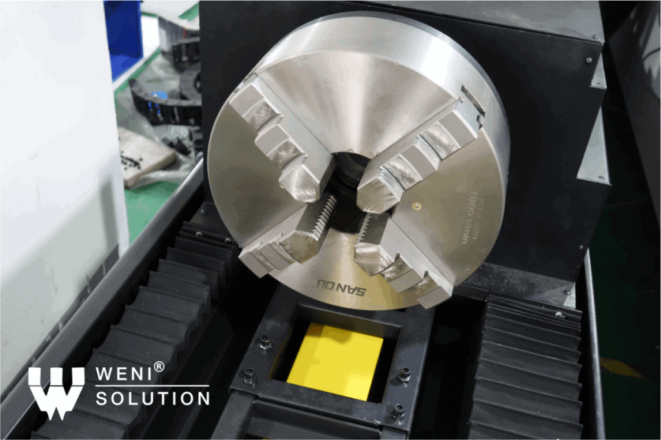

Długość wrzeciona (dostawki do cięcia rur i profili)



Długość wrzeciona zależna jest od planowanej produkcji i wymiarów najczęściej ciętych profili i rur. Chcąc wykonywać zlecenia proponujemy wybór dłuższego wrzeciona 6000 cm, które będzie bardziej uniwersalne. Istnieje możliwość dokupienia wrzeciona o innej długości (3/6m) w późniejszym czasie.

Wybierz opcję:

Podzespoły markowe

Kliknij zakładkę aby dowiedzieć się więcej o podzespole:

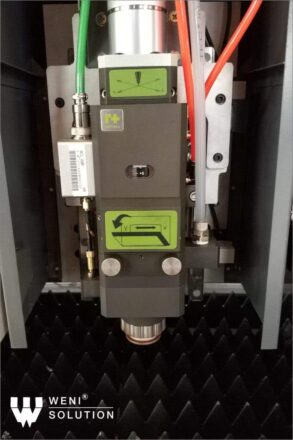

Głowica Raytools

Produkowane są w Szwajcarii. Głowice laserowe „RAYTOOLS AG” z serii BM są projektowane głównie do zastosowań przemysłowych. Przeznaczone do laserów światłowodowych średniej i wysokiej mocy. W naszych urządzeniach używamy najczęściej modeli BM 109 1.5KW oraz BM111 3.3KW.

Specjalistyczna pyłoszczelna obudowa zapobiega zanieczyszczeniu soczewki kolimacyjnej co zdecydowanie zwiększa jej żywotność, a tym samym przekłada się to na precyzję i wydajność wiązki laserowej. Optymalizacja konstrukcji optycznej oraz konstrukcja chłodzona wodą umożliwia stabilną i niezawodną pracę głowic laserowych w urządzeniach o dużej mocy.

Podwójna konstrukcja zabezpieczająca znacznie zwiększa prostotę użytkownika, podczas wymiany optyki głowicy laserowej, a ryzyko zanieczyszczenia soczewki jest niemal równe zeru. Dodatkowo głowice te wyposażone są w automatyczne ustawianie ostrości, co znacząco usprawnia obsługę urządzenia .

Główne cechy:

Zakres pozycjonowania do 20mm
Kompaktowa, modułowa konstrukcja
Bardzo wydajny system chłodzenia wodą
Możliwość cięcia stali, metali kolorowych oraz innych wysoko odblaskowych materiałów, bez obawy o uszkodzenie głowicy
Różne opcje soczewek ochronnych i skupiających

Głowica laserowa BOCI

Głowica BOCI

Seria inteligentnych głowic tnących opracowanych dla sprzętu laserowego, została zaprojektowana specjalnie dla przemysłu obróbki blach. Zawiera nowy projekt ścieżki optycznej i zoptymalizowane soczewki optyczne, z łatwą instalacją, prostym debugowaniem, doskonałą wydajnością i podwójną ochroną przed kurzem. Funkcje wykrywania perforacji i monitorowania procesu mogą skutecznie poprawić wydajność produkcji i produktu, a także spełnić rygorystyczne wymagania dotyczące jakości cięcia z dużą mocą za pomocą powietrza i azotu.

Monitorowanie procesu

Monitorowanie procesu cięcia w czasie rzeczywistym poprzez wewnętrzne czujniki w głowicy tnącej. W przypadku wykrycia nieskoszonego żużla głowica tnąca automatycznie cofnie się i wykona ponowne cięcie, zapewniając idealną obróbkę bez nadzoru.

Okablowanie IGUS

Jako ekspert w dziedzinie systemów e-prowadników, firma igus® od 1964 roku dostarcza wszystkie elementy z jednego źródła – również przewody. Technologia oraz rozwiązania skonstruowane i doskonalone latami przez niemiecką firmę igus® są bezkonkurencyjne.

W przeciwieństwie do często oferowanych opdowiedników przewodów splatanych warstwowo, igus® produkuje przewody chainflex® w oparciu o zasadę splatania w pęczki. Technologia motionplastic® jest używana w większości profesjonalnych urządzeń na rynku – my oferujemy ją w standardzie i wykorzystujemy w każdym naszym urządzeniu.

Ponad to przewody firmy igus® są objęte dożywotnią gwarancją producenta i zawieramy ją w cenie – bez ukrytych kosztów

Co wyróżnia technologie chainflex®:

wytrzymałość i największa możliwa odporność na zgięcia oraz przełamania
wyeliminowany efekt „korkociągu”
zmniejszona przestrzeń montażowa i większy promień gięcia
dopasowanie do maszyn industrialnych – długa żywotność zapewnia ciągłość pracy

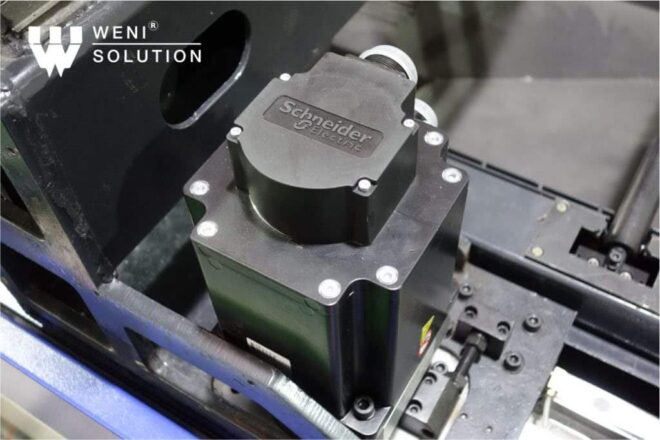

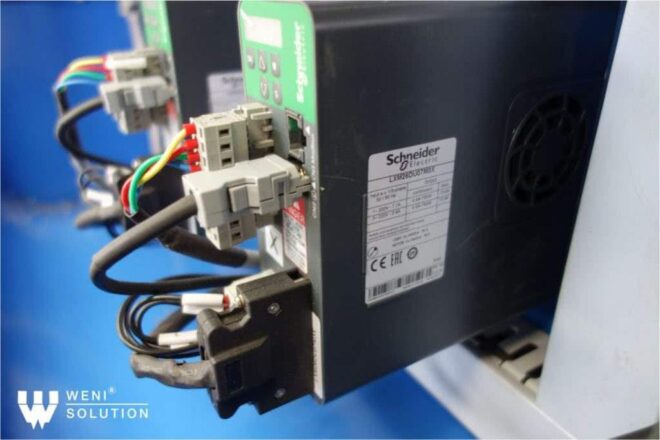

Serwonapędy Schneider Electric®

Gama serwonapędów Lexium marki Schneider Electric zawiera serwonapędy AC LXM współpracujące z serwosilnikami BCH2.

Charakteryzują je przede wszystkim:

• Skrócony czas uruchiomienia
• Zwiększenie rentowności
• Poprawa efektywności

Najnowsza generacja MachineStruxure TM firmy Schneider Electric jest intuicyjnym rozwiązaniem przeznaczonym dla automatyzacji maszyn posiadającym wszystkie funkcje niezbędne , które poprawią wydajność i zwiększa Twoje zyski.

MachineStruxure jest kompletnym rozwiązaniem dla producentów maszyn, zapewniającym korzyści przez cały cykl życia maszyny.

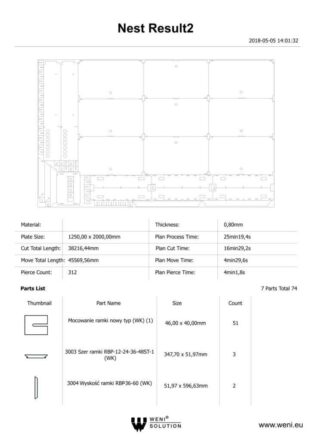

Funkcja Nestingu

Technologia nestingu (Nested Based Manufacturing lub NBM) znacznie skraca i usprawnia proces produkcyjny w szczególności w przypadku cięć krzywoliniowych.

Dzięki możliwości pozycjonowania całych arkuszy płyt, pozwala na lepsze wykorzystanie surowca, czyli zmniejszenie ilości powstających odpadów. Nesting umożliwia optymalne wykorzystanie materiału, a funkcja symulacji cięcia pozwoli na odpowiednie zaplanowanie produkcji / Planowanie produkcji: Przed wykonaniem właściwej obróbki funkcja symulacji określi potrzebny czas na wykonanie zadania.

Generatory laserowe IPG®

IPG Photonics to wiodący producent generatorów laserowych na świecie. Wieloletnie doświadczenie gwarantuje najwyższą jakość oraz najlepsze parametry wiązki laserowej.

Rozbudowana sieć dystrybucji oraz zaplecze serwisowe gwarantują doskonałe wsparcie techniczne do swoich produktów. Naprawy gwarancyjne i pogwarancyjne realizowane są przez labolatorium w naszej fabryce.

Generatory Laserowe z serii YLR dostępne w wersji od 500W do 2000W oraz seria YLS od 2000W – 12000W.

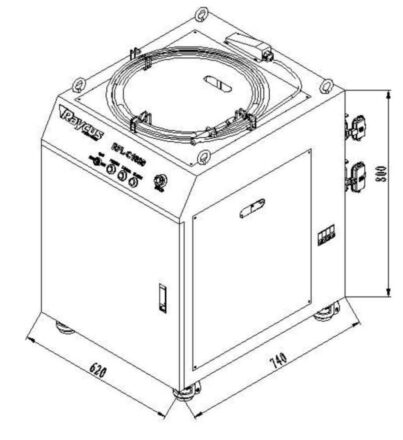

Generatory laserowe Raycus®

Wuhan Raycus Fiber Laser Technologies Co., Ltd. jest liderem w produkcji generatorów laserowych na rynku azjatyckim. Wuhan Raycus posiada międzynarodowy zespół specjalistów prowadzących badania rozwojowe, które pozwa lają udoskonalać i rozbudowaywać generatory laserowe.

Dużym atutem firmy jest dział serwisowy oraz wsparcia technicznego, a wszystkie naprawy urządzeń odbywają się bezpośrednio u klienta.

Generatory laserowe Raycus z serii RFL dostępne w wersji od 500W do 12000W.

Oprogramowanie CypCut

System kontroli cięcia laserem CypCut to zestaw oprogramowania systemowego przeznaczony do płaskiego cięcia laserowego, obejmujący cięcie laserem, wspólną funkcje układu oraz sterowanie obróbką laserową, większość jego funkcji jest wykorzystywana w przetwarzaniu grafiki, ustawieniach parametrów, niestandardowej edycji procesu cięcia, symulacji i sterowaniu procesem cięcia.

Software CypCut dostarczany wraz z urządzeniem umożliwia:

  • utworzenie i zapisywanie parametrów technologicznych dla zadań
  • wykonywanie cięcia w trybie automatycznym
  • zoptymalizowanie odsunięć elementów
  • uniemożliwienie przejazdu głowicy nad wyciętymi miejscami
  • sprawdzanie ilości części, szczegółów i odpadów
  • wstawianie automatyczne mostków podtrzymujących detal w arkuszu
  • auto nesting – autonomiczny tryb układania detali poprzez wypełnienie arkusza
  • zapisywanie i edytowanie rysunków w formacie *.lxd, *.dxf, a także innych formatach w oparciu o system sterowania. Istnieje mozliwość synchronizacji sieci z komputerem osobistym oraz pobierania informacji z dowolnego nośnika.

Oprogramowanie TubePro

System kontroli cięcia laserem TubePro to zestaw oprogramowania systemowego, przeznaczony do sferycznego cięcia laserowego. Obejmuje cięcie laserem, wspólną funkcję układu oraz sterowanie obróbką laserową. Większość jego funkcji to ustawienia parametrów cięcia, niestandardowej edycji, symulacji i sterowaniu procesem cięcia.

Software TubePro dostarczany wraz z urządzeniem umożliwia:

  • tworzenie i zapisywanie parametrów technologicznych dla zadań,
  • wykonywanie cięcia w trybie automatycznym,
  • zoptymalizowanie odsunięć elementów,
  • uniemożliwienie przejazdu głowicy nad wyciętymi miejscami,
  • sprawdzanie ilości części, szczegółów i odpadów,
  • wstawianie automatyczne mostków podtrzymujących detal w arkuszu,
  • auto Nesting – autonomiczny tryb układania detali poprzez wypełnienie arkusza.

Stabilizator wysokiego napięcia

Inaczej trójfazowy regulator napięcia ( AC )- został zaprojektowany w celu ochrony i zapewnienia wysokiej jakości zasilania urządzeń laserowych marki Weni Solution.

Podstawą prawidłowego działania każdego lasera jest równe i stałe napięcie sieciowe bez zakłóceń. Znacząco poprawia to jakość cięcia oraz wydajność generatora laserowego.

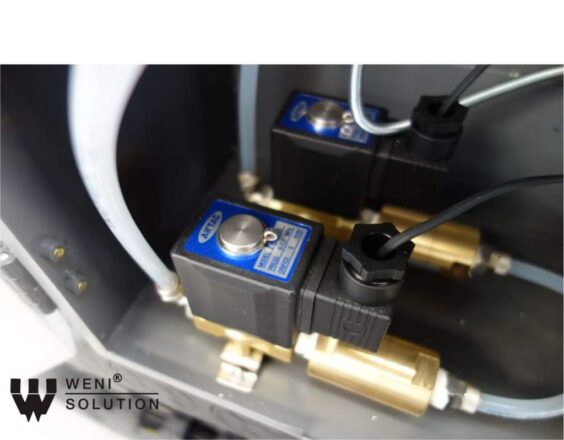

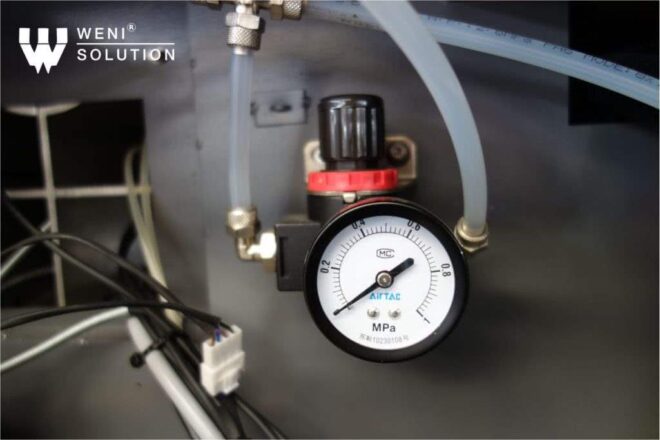

Pneumatyka AirTec®

Firma AirTec jest producentem komponentów pneumatyki siłowej wchodzących w skład układów pneumatycznych, takich jak zespoły przygotowania powietrza, przewody, złącza, zawory rozdzielające oraz elementy wykonawcze, czyli siłowniki, napędy liniowe i obrotowe oraz manipulatory.

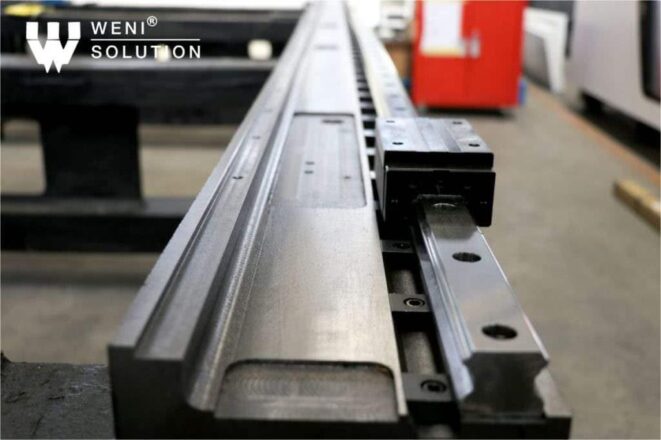

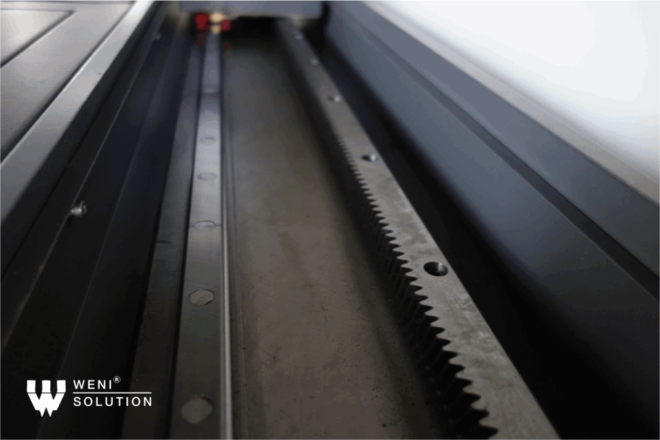

Prowadnice liniowe PMI/HIWIN/THK

Prowadnice szynowe w naszych laserach dostarczane są przez trzech topowych producentów: PMI Linear Motion, HIWIN® oraz THK Global. Zapewniają wysoką dokładność pozycjonowania, wysoką powtarzalność oraz trwałość.

Prowadnice liniowe zapewniają płynny ruch wózka dzięki zastosowaniu elementów tocznych – kulek bądź rolek. Różnica między statycznym i dynamicznym tarciem tocznym jest bardzo mała, dzięki czemu siła potrzebna do rozruchu jest tylko nieznacznie większa od siły podtrzymującej ruch. Dlatego też efekty stick-slip w laserach marki Weni nie występują.

Komponenty elektroniczne Omron®

Omron Corporation jest światowym liderem w dziedzinie automatyzacji. Zapewnia różnorodne produkty i usługi w dziedzinie automatyki przemysłowej oraz komponentów elektronicznych.

Firma Omron z siedzibą w Kioto w Japonii ma swoje siedziby w Kioto, Singapurze, Hongkongu, Amsterdamie i Chicago.Zatrudnia ponad 37 000 osób w 36 krajach.

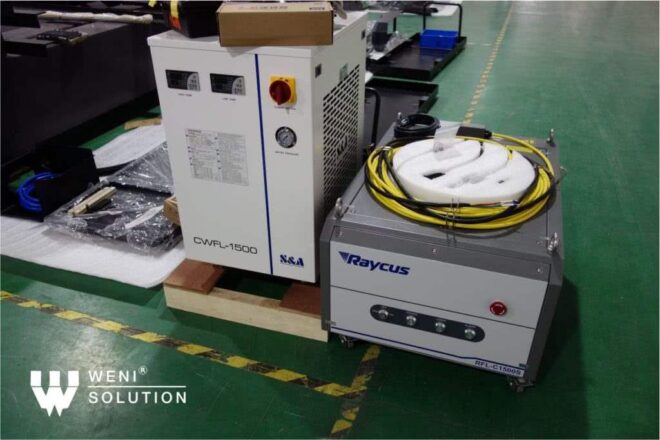

Agregat chłodniczny S&A®

Zaawansowany agregat chłodniczy CW-6200 to urządzenie przeznaczone do zapewnienia optymalnej temperatury pracy zarówno generatora jak i głowicy lasera. Zaawansowana automatyka zastosowana w naszych agregatach pozwala precyzyjnie sterować temperaturą chłodziwa.

Wbudowany system alarmowy informuje użytkownika o przekroczeniu dopuszczalnych temperatur pracy oraz o zakłóceniach w przepływie cieczy chłodzącej.

Parametry techniczne

Dostępne modele:
Model
3015GM
4015GM
Marka
Weni Solution
Weni Solution
Pole robocze platformy
3000x1500mm
4000x1500mm
Długość robocza wrzeciona x
rura Φ20 – Φ200mm profil zamkniety 20*20 – 140*140mm profil otwarty – opcja
rura Φ20 – Φ200mm profil zamkniety 20*20 – 140*140mm profil otwarty – opcja
Długość robocza wrzeciona Y
3000m lub 6000m
3000m lub 6000m
Zakres osi X
3000mm
4000mm
Zakres osi Y
1500mm
1500mm
Zakres osi Z
220mm
220mm
Rozdzielczość adresowana
0,001mm
0,001mm
Dokładność pozycjonowania osi X/Y
0.03mm / 1000mm
0.03mm / 1000mm
Powtarzalność osi X/Y
0.02mm / 1000mm
0.02mm / 1000mm
Max prędkość osi X/Y
80m/min
80m/min
Max prędkość osi Z
375mm/sek
375mm/sek
Max prędkość obotowa wrzeciona
500mm/s
Max przyspieszenie
1.3G
1.3G
Maksymalne obciążenie platformy
800kg
800kg
Maksymalne obciążenie wrzeciona
120kg
Zamykana obudowa
opcja / klasa IP54
opcja / klasa IP54
Typ głowicy
Raytools
Raytools
Autofocus
TAK
TAK
Marka Generatora
Raycus / IPG / MaxPhotonics / inne
Raycus / IPG / MaxPhotonics / inne
Serwo napędy
Schneider
Schneider
Przeniesienie napędu
WMH Herion
WMH Herion
Prowadnice
THK / HIWIN
THK / HIWIN
Instalacja elektryczna
Omron
Omron
Pneumatyka
Airtac
Airtac
Napęd śrubowy głowicy
PMI
PMI
System operacyjny
Windows 7 lub nowszy
Windows 7 lub nowszy
Komunikacja
Ethernet TCP/IP
Ethernet TCP/IP
Wyświetlacz
LCD 17″ lub większy
LCD 17″ lub większy
Oprogramowanie
CypCut
CypCut
Funkcja Nestingu
TAK / PRO NESTING
TAK / PRO NESTING

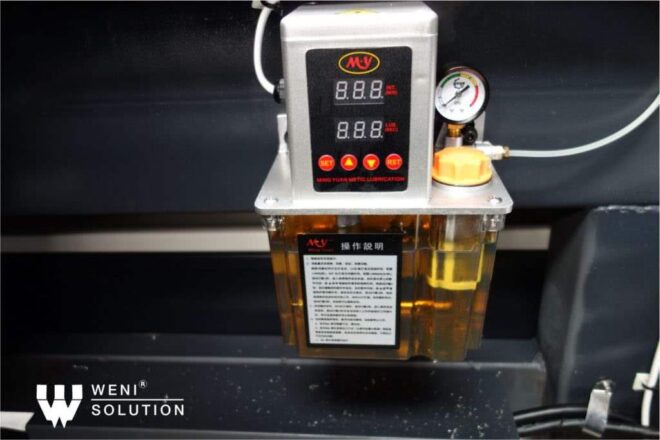

System smarowania przekładni
automatyczny
automatyczny
Maksymalne ciśnienie gazu w instalacji
3000 kPa (30 bar)
3000 kPa (30 bar)
Typ bramy
aluminiowa
Stabilizator napięcia
TAK (opcja dodatkowo płatna)
TAK (opcja dodatkowo płatna)
Chłodzenie
Dual Cool System / 13L/min
Dual Cool System / 13L/min
Kontroler ręczny
TAK / Wi Fi – bezprzewodowy
TAK / Wi Fi – bezprzewodowy
Moc lasera
Raycus/IPG: 1000W - 4000W
Raycus/IPG: 1000W - 4000W
Max. pobór energii
Raycus: 1000W-19,18 / 1500W-21,28 / 2000W-23,38 / 3000W-27,58 / 4000W-33,18
IPG: 1000W-18,48 / 1500W-20,58 / 2000W-22,68 / 3000W-26,88 / 4000W-32,48
Zakres pracy temp.
10-45°C
10-45°C
Klasa lasera
4
4
4
Jakość
ISO9001, CE
ISO9001, CE
Zasilanie
3-fazowe / 400V 50Hz
wahanie napięcia >10%
3-fazowe / 400V 50Hz wahanie napięcia >5%
Wymiary (długość * szerokość * wysokość)
platforma 4450x2440x2100 [mm] wrzeciono 3m / 5200x3200x2100mm [mm]
platforma 5460*2445*2100 [mm] wrzeciono 3m / 5460*3390*2100 [mm]
Masa całkowita
4460kg
4600kg

Tabela cięcia

Materiał:

Moc:

Typ:

„Parametry dla wybranej opcji zostaną dodane wkrótce”

„Podane parametry są poglądowe i stanowią przykład doboru mocy do grubości materiałów. Mogą się różnić od rzeczywistych parametrów z uwagi na materiał poddawany obróbce”

Uwaga: Do cięcia materiałów wysokorefleksyjnych typu: miedź, mosiądź, złoto i srebro rekomendujemy wybór generatora laserowego IPG ( w przypadku MAX PHOTONICS oraz RAYCUS, isntnieje duże ryzyko wystąpienia awarii / uszkodzenia w/w generatorów)

Tabela prędkości cięcia

Rzuty

Wybierz pole robocze

3015 T3
3015 T6
4020 T3
4020 T6
6015 T6
6020 T6

Zastosowanie

Program Weni Smart Care

Bezpłatna opieka i wsparcie-

W WENI SOLUTION TO STANDARD

Weni Solution, a dokładnie specjalistka działu finansowo - ubezpieczeniowego, pomaga naszym klientom w odczuwalny dla nich sposób. Proponujemy bezpłatną pomoc i asystę w uzyskaniu dogodnego leasingu lub dofinansowania na zakup naszego sprzętu. Jesteśmy zweryfikowanym partnerem większości instytucji finansowych.

Uczestniczenie w programie Weni SMART Care, czyli inaczej programie opieki naszej specjalistki się opłaca! Dzięki niej szybko i bezproblemowo, a przede wszystkim bezpłatnie, załatwisz finansowanie swojego zakupu.

Z nami nie ryzykujesz

Polisa Weni Care oraz Weni Care+

Ubezpieczenie lasera na wypadek przepięć, zalania, pożaru?

Teraz to standard „Weni Care”! Polisę obejmującą ochronę na 12mc nasi klienci otrzymują bezpłatnie, w przypadku zakupu wszystkich wycinarek fibrowych oraz laserów czyszczących. W praktyce jednak za niewielką opłatą polisę wykupić można do każdego z naszych urządzeń z oferty. Potrzebujesz więcej? Wybierz rozwiązanie PREMIUM „Weni Care +”

Polecane produkty

Porozmawiajmy!

Jeśli chcesz porozmawiać o szczegółach wybranego produktu, ustalić niestandardową konfiguracje lub poznać więcej informacji o naszych produktach dział handlowy Weni Solution służy pomocą od 8 do 16 w dniach roboczych. Możesz skontaktować się z nami telefonicznie, umówić spotkanie przy dobrej kawie, lub porozmawiać z nami przez chat.

Akcesoria i części

Oficjalny sklep Weni Store

Zapytanie produktowe

Po wybraniu odpowiedniej konfiguracji urządzenia, możesz złożyć zapytanie wypełniając nasz formularz kontaktowy. Wybrane opcje zostaną przekazane do naszych specjalistów, którzy przygotują odpowiednio spersonalizowaną ofertę i przedstawią wszystkie potrzebne informacje przedzakupowe.
Form Zapytanie

Do pobrania

Pobierz kartę produktową

Wybrany plik zostanie przesłany na podany adres email:
Podaj email

Warunkiem pobrania karty produktowej jest zapis do newslettera. Wyrażam zgodę na otrzymywanie informacji o najnowszych promocjach i ofertach na podany wyżej adres mailowy. Wszystkie informacje na temat przetwarzania danych znajdziesz w naszej polityce prywatności

Obserwuj nas na:

Zapisz się do newslettera
Bądź na bieżąco! Otrzymuj kody rabatowe, promocje i informacje o nowościach.
© Copyright 2024 - Weni Solution - Wszystkie prawa zastrzeżone
Marka Weni Solution należy do spółki Logos Media sp. z o.o.
KRS: 0000774123 NIP: 7532452002 REGON: 382677620
Biuro Obsługi Klienta
(czynne od: 8:00 do 16:00)
hello world!
envelopephone-handsetmap-markercrossmenu-circle
