Seria WS-HP-VSD to linia sprężarek śrubowych z napędem bezpośrednim i regulacją prędkości obrotowej (VSD – Variable Speed Drive), zapewniających maksymalną efektywność energetyczną oraz stabilne ciśnienie w każdych warunkach pracy.
Dzięki zastosowaniu nowoczesnego sterownika PLC, użytkownik ma pełną kontrolę nad parametrami pracy kompresora, co pozwala na monitorowanie wydajności, zużycia energii oraz temperatury w czasie rzeczywistym.

Każdy model wyposażony jest w system chłodzenia powietrzem oraz klasę izolacji F, gwarantującą wysoką trwałość uzwojeń silnika. Konstrukcja o napędzie bezpośrednim eliminuje straty energii występujące w modelach z napędem pasowym, zwiększając sprawność układu.

Najważniejsze zalety serii

• Technologia śrubowa o wysokiej wydajności – stabilne ciśnienie i niskie wibracje.
• Napęd bezpośredni (Direct Drive) – brak strat mocy i mniejsze zużycie części.
• System VSD (Variable Speed Drive) – automatyczne dopasowanie prędkości do zapotrzebowania na powietrze, co obniża koszty energii nawet o 35%.
• Cicha praca – poziom hałasu już od 72 dB(A).
• Sterowanie PLC z wyświetlaczem – pełny monitoring i prostota obsługi.
• Kompaktowa konstrukcja – łatwa instalacja i konserwacja.

Główne podzespoły

1. Zespół śrubowy (blok sprężający)

• Rdzeń urządzenia — wykonany z wysokowytrzymałej stali stopowej.
• Profil asymetryczny zapewnia maksymalną szczelność i wydajność przy minimalnych stratach energii.
• Precyzyjne łożyska i obróbka CNC gwarantują długą żywotność (≥50 000 h).

2. Silnik elektryczny klasy IE3 / IE4

• Wysokosprawny, chłodzony powietrzem, o klasie izolacji F i stopniu ochrony IP55.
• W wersjach VSD zastosowano falownik (inverter) do płynnej regulacji prędkości obrotowej, co redukuje zużycie energii nawet o 30%.

3. Układ napędowy – Direct Drive (bezpośredni)

• Brak przekładni pasowej oznacza minimalne straty mechaniczne i brak konieczności regulacji naciągu.
• Połączenie elastyczne tłumi drgania i zwiększa trwałość.

4. Chłodnica powietrza (aftercooler)

• Efektywnie obniża temperaturę sprężonego powietrza.
• Utrzymuje temperaturę wylotową ≤ temperatura otoczenia +15°C.
• Zwiększa efektywność filtracji kondensatu.

5. Zbiornik oleju-separator (oil separator tank)

• Odpowiada za rozdzielenie powietrza i oleju po sprężaniu.
• Wyposażony w zawór minimalnego ciśnienia, zawór bezpieczeństwa i zawór zwrotny.

6. Układ sterowania PLC / panel HMI

• Nowoczesny panel sterujący z funkcjami monitoringu parametrów pracy (ciśnienie, temperatura, prąd, stan filtrów, alarmy).
• Możliwość zdalnego monitorowania i autodiagnostyki.
• Tryb automatyczny i oszczędzania energii (eco-mode).

7. Wentylator osiowy lub odśrodkowy o dużej wydajności

• Zapewnia skuteczne chłodzenie wszystkich sekcji urządzenia.
• Niski poziom hałasu i kontrola temperatury pracy nawet w upalnym środowisku.

System filtracji i separacji oleju

Kompresory serii WS-HP-VSD posiadają wielostopniowy system filtracji, który utrzymuje czystość powietrza i chroni elementy sprężające przed zużyciem.

Etapy filtracji:

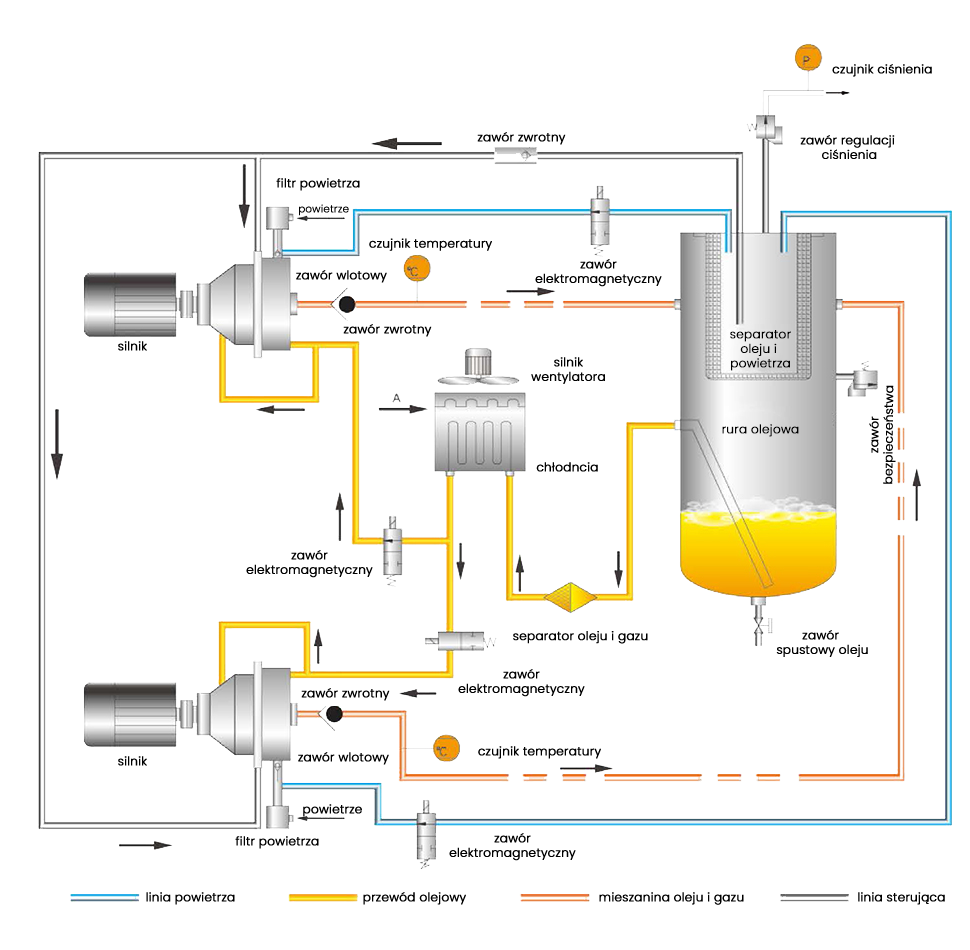

Powietrze przechodzi przez filtr powietrza i zawór wlotowy do zespołu śrubowego (Air-end). Tam powstaje mieszanina powietrza i oleju, która kierowana jest do separatora olej–gaz. W separatorze następuje rozdzielenie oleju i powietrza – olej wraca przez chłodnicę i filtry oleju, a sprężone powietrze przepływa do chłodnicy końcowej (Cooler A). Całością sterują czujniki temperatury, ciśnienia oraz zawory elektromagnetyczne i zwrotne.

1. Filtr powietrza wlotowego (Air Intake Filter)

• Zatrzymuje cząsteczki kurzu i zanieczyszczeń już na etapie zasysania.
• Wysoka skuteczność filtracji: do 99% cząstek powyżej 3 µm.
• Chroni śrubowy blok sprężający i olej przed zanieczyszczeniem.

2. Filtr oleju (Oil Filter)

• Oczyszcza olej smarujący z mikrozanieczyszczeń i opiłków metalu.
• Gwarantuje stabilne ciśnienie smarowania i chroni łożyska oraz wirniki.
• Wymienny, łatwy w obsłudze element serwisowy.

• Kluczowy element układu – oddziela mgłę olejową od sprężonego powietrza.
• Zawartość oleju w powietrzu po separacji: < 3 mg/m³.
• Wysoka skuteczność, niskie opory przepływu i długa żywotność.

4. Filtr końcowy / układ odprowadzania kondensatu (opcjonalnie)

• W niektórych zestawach – możliwość montażu filtra dokładnego (microfilter) i osuszacza chłodniczego (refrigerated dryer).
• Pozwala uzyskać powietrze klasy 1–4 wg ISO 8573-1.
